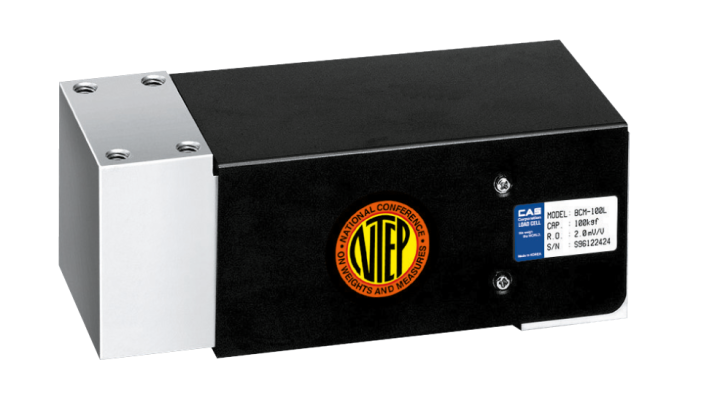

Тензодатчик BCM-50
20 183 рублей
Тензодатчик CAS BCM, изготовленный из анодированного алюминиевого сплава, используется в весах напольного и платформенного типов. Он соответствует стандартам C3 (OIML R60) и A5 (NTEP III 5,000S), обладает классом защиты IP65 и выдерживает перегрузки до 150% от номинального предела взвешивания, что делает его идеальным для различных условий эксплуатации, включая промышленные и торговые предприятия. Этот тензодатчик допускает нецентральное нагружение, обеспечивая точные измерения даже при неравномерном распределении груза на платформе. Его высокая прочность, защита от внешних воздействий и способность к точному взвешиванию делают его надежным и долговечным решением для использования в условиях высокой влажности и интенсивного использования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик BCM-50
Модель | Тензодатчик BCM-50 |
НПВ, кг | 50 |
Материал | АА |
Влагозащита | IP65 |
Диапазон t°C | от -20 до +70 |
ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик BCM-50 (серия Тензодатчик CAS BCM)
Безопасная перегрузка до 150% к НПВ | Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5 |
Класс защиты IP65 | Защищает от струй с любого направления |
Компенсируемый диапазон температур от -10 до +40°C | В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных |
Рабочий диапазон температур от -20 до +70°C | Датчик может работать при данных температурах |
Допускается нецентральное нагружение | Если под платформой один датчик, а нагрузка на край платформы, то вес равно будет точным |
Максимальный размер платформы | 600 х 600 мм. |
Длина кабеля 3м | На это расстояние можно отдалить тензодатчик от индикатора |
4-х проводной кабель с экранирующей оплеткой | Классика тензометрии, обеспечивает простую и надежную работу оборудования |
6-ти проводной кабель с экранирующей оплеткой (ОПЦИЯ) | Позволяет не терять данные при большой длине кабеля, затухании сигнала и т.д. (поскольку есть "обратная связь" от индикатора к тензодатчику) |
Полиуретановая изоляционная оболочка кабеля | Эластичен даже при низких температурах, устойчив к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля |
Изготовлен из анодированного алюминия (АА)
- Соответствие стандартам C3 (OIML R60), A5 (NTEP III 5,000S);
- Класс защиты IP65;
- Допускает нецентральное нагружение.
Кабель: 3 м, 4-жильный с экранирующей и изоляционной оболочкой из полиуретана.
Материал: Анодированный алюминиевый сплав.
Максимальный размер платформы: 600 × 600 мм.
Установка: болт с головкой под торцевой ключ
M8 × 1.25 (10.9)
Момент затяжки - 29 Нм.
Опция: 6-ти жильный кабель.
Размеры тензодатчика BCM
документы
Инструкции, сертификаты, методики проверки, официальные письма
технические характеристики Тензодатчик CAS BCM
Характеристики | CAS BCM |
Наибольший предел взвешивания, кг |
50, 75, 100, 150, 200, 300, 500 |
Рабочий коэффициент передачи (РКП), мВ/В |
2,0 ± 0,2 |
Диапазон значения нуля, мВ/В |
0 ± 0,1 |
Класс точности |
С3 (OIML) |
Суммарная ошибка, % |
0,02 |
Повторяемость, % |
0,01 |
Ползучесть (30 мин.), % |
0,017 |
Температурный дрейф, %/10°C | |
Нуля |
0,014 |
Сигнала |
0,011 |
Напряжение возбуждения, В | |
Рекомендуемое |
10 |
Максимальное |
15 |
Сопротивление, Ом | |
Входное |
400 ± 20 |
Выходное |
350 ± 3,5 |
Изоляции |
>2000 |
Безопасная перегрузка, % НПВ |
150 |
Компенсируемый диапазон температур, °C |
-10 до +40 |
Рабочий диапазон температур, °C |
-20 до +70 |
Дополнительное оборудование для Тензодатчик BCM-50
Весогабаритные характеристики Тензодатчик BCM-50
Модель | Объем (м3) | Вес (кг) |
Тензодатчик BCM-50 | 0.003 | 2.3 |
