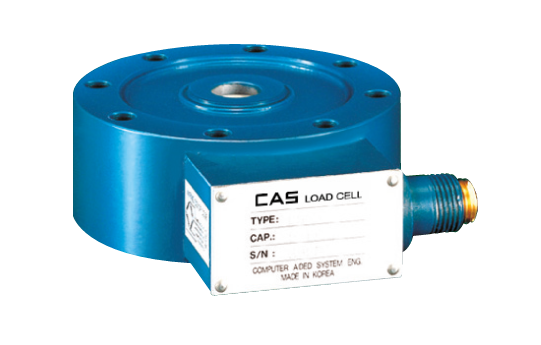

Тензодатчик LS-10А

  • Тензодатчик LS-10А, цена 53 507 руб. - Низкопрофильные датчики на сжатие

53 507 рублей

Тензодатчик CAS LS предназначен для взвешивания емкостей и весовых испытаний. Его универсальность и прочная конструкция делают его надежным выбором для промышленных применений, где требуются точные и стабильные результаты взвешивания. Тензодатчик CAS LS обеспечивает высокую устойчивость к боковым нагрузкам и усталостным напряжениям. Степень защиты IP67 обеспечивает защиту от проникновения воды и пыли.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик LS-10А

Модель Тензодатчик LS-10А
НПВ, кг 10000
Материал С
Влагозащита IP67
Диапазон t°C от -20 до +80

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик LS-10А (серия Тензодатчик CAS LS)

Безопасная перегрузка до 150% к НПВ Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP67 Допускается кратковременное погружение на глубину до 1м
Компенсируемый диапазон температур от -10 до +40°C В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -20 до +80°C Датчик может работать при данных температурах
Длина кабеля 5м На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой Классика тензометрии, обеспечивает простую и надежную работу оборудования
Изоляционная оболочка кабеля из ПВХ Самый экономный вариант, в тоже время оболочка достаточно эластична. Отлично подходит при умеренных механических нагрузках

Изготовлен из стали (С)

Описание
Особенности конструкции:
- класс защиты IP67;
- герметичная конструкция;
- высокая устойчивость простив изнашивания и внешнего воздействия.
Кабель: 5 м, 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана
Материал: Сталь.

документы

Инструкции, сертификаты, методики проверки, официальные письма

технические характеристики Тензодатчик CAS LS

Характеристики LS
Наибольший предел взвешивания, т 1, 2, 3, 5, 10, 20
Рабочий коэффициент передачи (РКП), мВ/В 2,0 ± 0,005
Диапазон значения нуля, мВ/В 0 ± 0,2
Суммарная ошибка, % 0,02 0,05
Повторяемость, % 0,01 0,02
Ползучесть (30 мин.), % 0,03 0,03
Температурный дрейф, %/10°C
Нуля 0,03 0,03
Сигнала 0,03 0,03
Напряжение возбуждения, В
Рекомендуемое 10
Максимальное 15
Сопротивление, Ом
Входное 350 ± 3,5
Выходное 350 ± 3,5
Изоляции >2000
Безопасная перегрузка, % НПВ 150
Компенсируемый диапазон температур, °C -10 до +40
Рабочий диапазон температур, °C -20 до +70

Размеры тензодатчиков серии CAS LS

Габариты тензодатчика низкопрофильного CAS LS

Модель Max A B C D E F G H I J

LS-1, LS-2, LS-3

1, 2, 3 т 112 46 4 1 38 68 141,5 8 - ∅ 6,6 97,2 M16 × 2,0

LS-5

5 т 120 46 4 1 38 68 149,5 8 - ∅ 9 103,2 M18 × 1,5

LS-10

10 т 138 60 11 1 38 68 167,5 8 - ∅ 11 117,6 M24 × 2,0

LS-20

20 т 184 80 21 1 38 68 213,5 8 - ∅ 14 157,6 M39 × 2,0



Способ встройки тензодатчика CAS серии LS

Способ монтажа тензодатчика CAS LS

Max Узел встройки Шарнирная головка Гайка Макс. A Макс. B
2, 3 т LSTM-2 RE-16 M16 × 2.0 234 190
5 т LSTM-5 RE-18 M18 × 1.5 250 202
10 т LSTM-10 RE-24 M24 × 2.0 349 269
20 т LSTM-20 RE-39 M39 × 2.0 473 371

Монтаж тензодатчиков серии LSМонтаж тензодатчиков CAS LS

Max Нижняя пластина Верхняя пластина Нагрузочный болт A
2, 3т MPLS-1 LPLS-1 LBLS-1 M6×1.0 L="65"
5 т MPLS-2 LPLS-2 LBLS-2 M8×1.25 L="65"
10 т MPLS-3 LPLS-3 LBLS-3 M10×1.5 L="85"
20 т MPLS-4 LPLS-4 LBLS-4 M12×1.75 L="105"


Дополнительное оборудование для Тензодатчик LS-10А



Весогабаритные характеристики Тензодатчик LS-10А

Модель Объем (м3) Вес (кг)
Тензодатчик LS-10А 0.019 14
