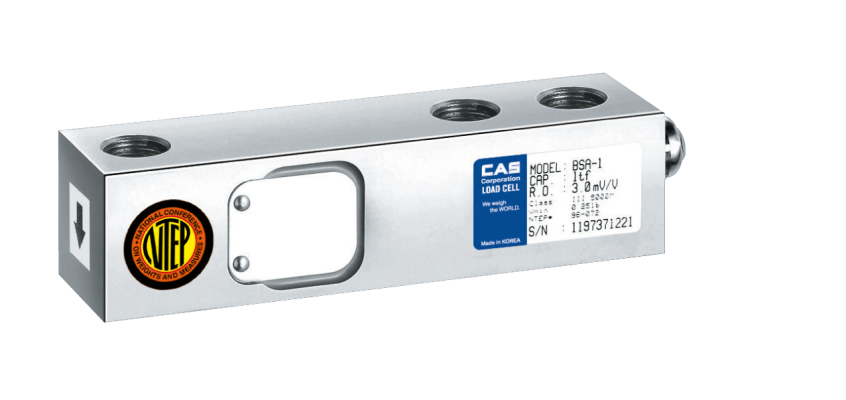

Балки на сдвиг/изгиб Тензодатчик BSA-5000

7 976 рублей

Тензодатчики CAS BSA обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы. Это позволяет устанавливать их в системы на сжатие и на растяжение.

Номинальная нагрузка (т): 0.25, 0.5, 1, 2, 3, 5
Класс защиты: IP66
Материал: инструмен. сталь

ПРИМЕНЕНИЕ ТЕНЗОДАТЧИКОВ CAS BSA

Применяются в основном в весовых системах на сжатие и на растяжение.
  • Для платформенных весов
  • Для палетных весов
  • Для весовых дозаторов
  • Для взвешивания бункеров и емкостей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик BSA-5000

Модель Тензодатчик CAS BSA
НПВ, кг 5000
Материал ЛС
Влагозащита IP66
Диапазон t°C от -30 до +80

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS BSA

Безопасная перегрузка до 150% к НПВ Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP66 Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -30 до +80°C Датчик может работать при данных температурах
Длина кабеля 5м На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

Изготовлен из легированной стали (ЛС)

Описание
Особенности конструкции:
Тензодатчики CAS BSA имеют класс защиты IP66 и используются для построения платформенных весов, бункерного взвешивания.
Кабель: 5 м; 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Легированная сталь;

Установка тензодатчика CAS BSA

Предел взвешивания Болт крепления Момент затяжки
500 кг - 2 т M12 × 1,75 (10.9) 100 Нм
3 - 5 т M18 × 1,5 (10.9) 350 Нм

документы

Инструкции, сертификаты, методики проверки, официальные письма

технические характеристики Тензодатчик CAS BSA

Характеристики Тензодатчик CAS BSA
Наибольший предел взвешивания, т 250 кг, 500 кг, 1, 2, 3, 5
Рабочий коэффициент передачи (РКП), мВ/В 3,0 ± 0,0075
Диапазон значения нуля, мВ/В 0 ± 0,03
Класс точности C3 (OIML)
Суммарная ошибка, % 0,025
Повторяемость, % 0,01
Ползучесть (30 мин.), % 0,017
Температурный дрейф, %/10°C
Нуля 0,014
Сигнала 0,011
Напряжение возбуждения, В
Рекомендуемое 10
Максимальное 15
Сопротивление, Ом
Входное 350 ± 3,5
Выходное 350 ± 3,5
Изоляции >2000
Безопасная перегрузка, % НПВ 150
Компенсируемый диапазон температур, °C -10 до +40
Рабочий диапазон температур, °C -30 до +80
Масса, кг при НПВ от 250кг до 2 т - 0,8
при НПВ от 3 до 5 т - 1,45

Габаритные размеры тензодатчиков CAS BSA

Габариты тензодатчика типа балка на сдвиг CAS BSA

Модификация Max A B C D E F G H I J K
BSA-250,500,1,2 250, 500 кг, 1,2 т 25,4 76,2 130 32,0 32,0 15,8 13,5 13,5 16,0 M12 × 1,75 57,0
BSA-3, BSA-5 3, 5 т 38,1 95,3 171,5 38,0 38,0 19,0 20,0 20,0 19,0 M18 × 1,5 76,0

Монтаж тензодатчиков CAS BSA

Схема монтажа тензодатчиков для взвешивания подвижного груза (скота)
Способ монтажа тензодатчиков для взвешивания подвижных грузов
Модель НПВ Прокладка Шаровая опора Шар Приемник
нагрузки
CAS BSA 500кг, 1, 2т SP-1 BCUPT-1 B-1 LRCV-1
3, 5т SP-2 BCUPT-2 B-2 LRCV-2

Схема монтажа тензодатчиков с помощью ножки с рокером и ножки шаровой опоры
Монтаж тензодатчиков с помощью ножки с рокером
Модель НПВ Прокладка Ножка с рокером
BSA-xx-TEND 500кг, 1, 2т SP-1 -


Монтаж тензодатчиков с помощью ножки шаровой опоры

Модель НПВ Прокладка Ножка шаровой опоры
BSA 500кг, 1, 2т SP-1 SF-M


Схема монтажа тензодатчиков для взвешивания больших грузов

Жесткий монтаж тензодатчиков CAS BSA и BSS

Опции:

- нержавеющая сталь

Модель A B C D E F G H I J K
BSA 500 кг, 1, 2 т 101,6 127 17,8 101,6-114,3 17,8 180,9 52,3 101,6 101,6 127 M16
BSA 3, 5 т 101,6 127 23,9 127-140 29,9 215,9 82,5 101,6 101,6 127 M16


Посмотрите также другие тензодатчики CAS



Дополнительное оборудование для Тензодатчик BSA-5000



Весогабаритные характеристики Тензодатчик BSA-5000

Модель Объем (м3) Вес (кг)
Тензодатчик BSA-5000 0.004 1.8
