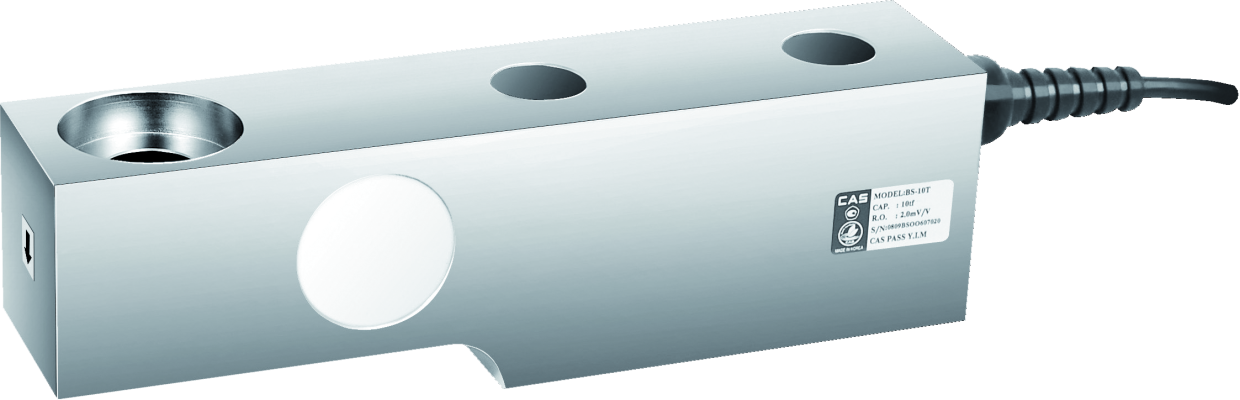

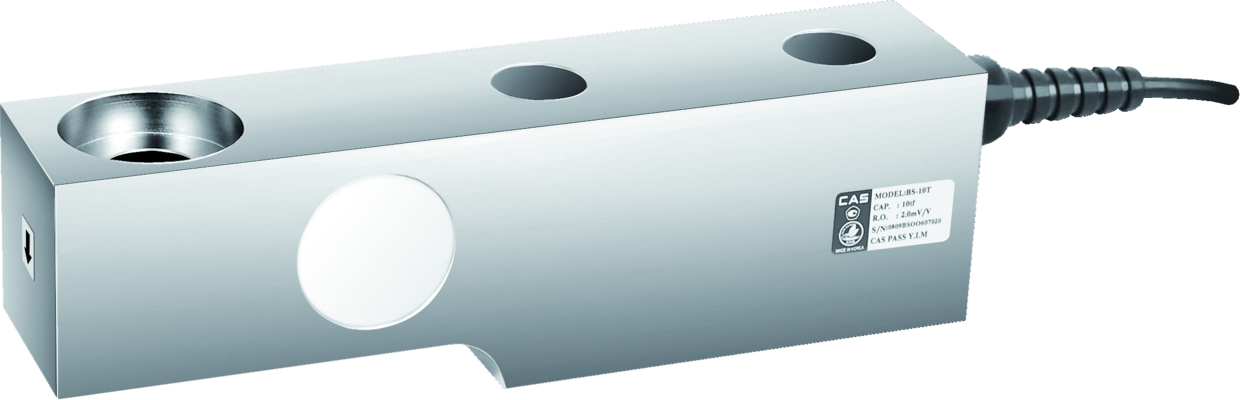

Балки на сдвиг/изгиб Тензодатчик BS-5t

14 456 рублей

Номинальная нагрузка (т) 0,25- 2, 3, 5, 10-30 т
Класс защиты: IP65
Применение:Весы платформенные, для взвешивания емкостей
Материал: инструмен. Никелеров. сталь

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тензодатчик BS-5t

Модель Тензодатчик CAS BS
НПВ, кг 5000
Материал ЛС
Влагозащита IP65
Диапазон t°C от -20 до +70

ВАШИ ВЫГОДЫ ОТ ИСПОЛЬЗОВАНИЯ Тензодатчик CAS BS

Безопасная перегрузка до 150% к НПВ Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP65 Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -20 до +70°C Датчик может работать при данных температурах
Длина кабеля 3м На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

Изготовлен из легированной стали (ЛС)

Описание
Особенности конструкции:
 - бюджетный вариант для промышленных систем взвешивания;
- класс защиты IP 65.
Кабель: 3 м; 4-х жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана.
Материал: Никелированная сталь;
Установка:

Предел взвешивания Болт крепления Момент затяжки
500 кг - 2 т M14 × 2.0 (10.9) 166 Нм
5 т M18 × 1.5 (10.9) 350 Нм
10 т M24 × 2.0 (10.9) 860 Нм

документы

Инструкции, сертификаты, методики проверки, официальные письма

технические характеристики Тензодатчик CAS BS

Характеристики BS
Наибольший предел взвешивания, т 500 кг 1, 2, 3, 5, 10
Рабочий коэффициент передачи (РКП), мВ/В 1,5 ± 0,0037 2,0 ± 0,005
Диапазон значения нуля, мВ/В 0 ± 0,015 0 ± 0,02
Суммарная ошибка, %

0,03

Повторяемость, %

0,01

Ползучесть (30 мин.), %

0,03

Температурный дрейф, %/10°C
Нуля

0,028

Сигнала

0,015

Напряжение возбуждения, В
Рекомендуемое

10

Максимальное

15

Сопротивление, Ом
Входное

400 ± 20

Выходное

350 ± 5

Изоляции

>2000

Безопасная перегрузка, % НПВ

150

Компенсируемый диапазон температур, °C

-10 до +40

Рабочий диапазон температур, °C

-20 до +70


Габариты тензодатчика типа балка на сдвиг CAS BS

Модификация Предел взвешивания A B C D E F G H I
BS-500,
BS-1,
BS-2
500 кг, 1, 2 т 145 20 40 72 34 30 14,5 16 80
BS-5 5 т 205 25 55 108,5 48 38 20,5 20,5 105
BS-10 10 т 273 35 90 112,5 63 60 27,0  27 145


Дополнительное оборудование для Тензодатчик BS-5t



Весогабаритные характеристики Тензодатчик BS-5t

Модель Объем (м3) Вес (кг)
Тензодатчик BS-5t 0.003 2.6
